幾種橋梁檢測車的具體介紹

1、折疊臂式橋梁檢測車

       折疊臂式橋梁檢測車也稱為吊籃式橋梁檢測車，它的折疊臂結構具有多個自由度具有很大的靈敏性，能習慣多種不同結構橋梁的檢測工作，檢測時能夠跨過人行橫道以及橋梁護欄等，此外在橋面以上能夠完成路燈替換等任務能夠代替高空工作車的某些功能，抵達一機多用的意圖。在釆用汽車底盤時一般在左右兩邊加裝支腿避免臂架徹底展開時車輛產生傾覆，支腿下部是滾輪，可使車輛在行進狀態下進行工作。橋檢車左右支腿收放動作由單獨的操縱裝置操控完成，不同等級的橋梁一般具有不同的結構構造，人行道、邊道寬度和護欄高度等都不盡相同，在進行橋梁檢修工作時需要根據橋梁結構形式和道路交通狀況靈敏調理支腿的伸出長度和伸出距離，使整車處在工作位置，并且避免對橋面交通形成影響。

       折疊臂式橋梁檢測車缺陷為：檢測為不接連工作，檢測完某一位置時要對臂架進行調理才干抵達下一檢測位置，工作渠道是裝置在第三節彈性臂前端的吊籃，一般承載分量在200～300kg。別的，在檢測或修理過程中，人員不能自由移動，只要將吊籃收回到初始位置后才干完成，并且在檢測或修理的過程中，工作面積比較小，若需要大面積工作，需要經過工作臂的彈性或升降來移動吊籃，工作功率比較低。

折疊臂式橋梁檢測車優點為：結構小巧，整車質量小，工作靈敏，相對來說不受橋梁結構的影響。根據其結構特色，能夠降落檢測橋下，也能夠升起對橋梁的上部結構進行檢測。操作方法有有線操作和無線操作兩種，整車靈敏便利，根據工作的方法不同，還能夠當作高空工作車進行運用。

2、桁架式橋梁檢測車

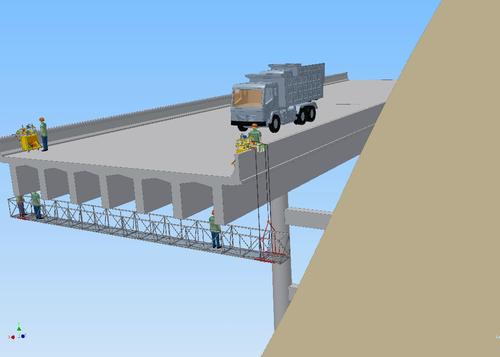

       桁架式橋梁檢測車支臂選用桁架結構，主臂以剪叉式舉升組織為主，垂直普和彈性臂選用的桁架結構中設有人員通道，彈性臂即為工作渠道，工作人員能夠在彈性臂內部行走，從而檢測功率較高，因選用桁架結構而具有較強的承載能力，整機結構巨大、價格昂貴，但因其檢測功率高、操作簡略而被廣泛運用。桁架式橋梁檢測車。

       桁架式橋梁檢測車優缺陷剖析：在豎直桁架內部設置有扶梯，所以工作人員能夠在橋面以上操控整車桁架結構的展開，并且在橋梁檢測過程中工作人員能夠自由返回橋面，便利工作人員在進行長時間工作時輪換休息或者替換東西、儀器。因為桁架式橋梁檢測車整車質量一般在數十噸以上，所以工作過程中風力載荷對桁架結構的影響較小。桁架式彈性工作渠道允許工作人員自由走動，所以在檢修橋面底部時檢修功率比吊籃式工作渠道要高，但因為彈性工作渠道的展開視點大是90°，所以豎直檢測規模較小，無法對橋底部進行檢測。桁架式橋梁檢測車結構雜亂、價格昂揚，比折疊臂式橋梁檢測車要高出不少，適用于大型、特大型橋梁的檢測工作，中小型橋梁的檢測工作合適選用折疊臂式橋梁檢測車。

       上述兩種橋梁檢測車現有的車體較大，檢測工作進行時至少占用2個車道，對交通的影響非常大。由此可見，經過傳統的橋梁檢測車進行檢測工作時，有費用高、功率低、影響交通等不足，因而，裝置在橋梁上的專用橋梁檢測車是未來橋檢車的發展方向。

3、式橋梁查看車式橋梁查看車就是裝置在橋梁上的查看車，大多用于特大橋梁，如大跨徑斜拉橋和懸索橋。這種橋檢車通常由以下部分組成：

       （1）查看桁架梁（查看小車車體）：桁架梁跨過主梁橫向全寬，供給查看人員通行、工作的渠道；

       （2）桁架梁懸掛體系（門架）：懸掛體系將桁架梁連接、附著在主梁上；

       （3）桁架梁驅動及制動體系：供給桁架梁沿橋縱向移動的動力；

       （4）軌道體系：型鋼或軌鋼，固定于主梁頂或底面，承載、導向桁架梁。

       （5）電氣及操控體系：供給桁架梁動作的動力源，確保全橋規模內，桁架來那個驅動組織能取電；

       （6）懸梯：供給查看人員從橋面檢修通道上下至查看桁架梁的通道。

       現在式橋梁查看車在應用中有如下問題：桁架梁絕大多數為橫向一道整梁結構，無法跨過橋梁塔、墩，只能每跨設置至少一套查看體系，運用頻率小，稍顯糟蹋；并且，需要在橋梁底部裝置通長的工字鋼軌道，既費時吃力又成本較高。
